避雷・電源制御版の製作
　
　リモート運用に欠かせないのが電源の制御。
　特にRS-BA1では下位のリグだと電源のコントロールができないので、外付けの電源制御は必須です。
　また、ロケーションの良いところへ設置する場合、雷の被害にあう確立が非常に高くなります。
　このためにアンテナはもちろんの事、電源も外部からのコントロールによって完全に切り離せる装置が必要になります。

　そこで今回作成した避雷兼電源制御板を紹介いたします。
１．スペック
　　スペックとしては下記の様にしました。
　　（１）切り離し部
　　　・アンテナ系統：２
　　　・ローテータ系統：１
　　　・有線LAN系統：１
　　　・電源系統：２（１００・２００V）、１５A
　　　　（１号機では１００Vしか配線していません）

　　　外形：１８０ｘ１５０ｘ３００
　　		 　（２）制御
　　　・制御信号入力：無線LAN
　　　　オプションでDTMF。
　　　・制御はPIC-NIC　ver2
　　　・やろうと思えばローテータ制御も可能		 （３）電源部
　　・入力：AC100V
　　・電源：ACアダプタ
　　　　ルータおよびPIC-NIC系の12Vは
　　　　耐雷用ACアダプタを使用。
　　　　PC用は通常のもの。
　　・停電時にバックアップ電源を用意
　　　　強制切り離し動作
　　　　状況報告（電源が持つまで）
　　　　バッテリー過放電防止回路付き
２．装置について
　ブロックダイアグラムは下記のとおりですが、基本的に切り離し後の空間・沿面距離は６０ｍｍMinとしています。
　これは実際に直雷を受けたある状況おいて、５０ｍｍ以上離したところは被害が無かったという結果から、スペースとの関係も考慮して決めたもの
です。但し直雷はその時々によって状況が大きく変わりますので、これが絶対大丈夫と言うものではありません。（計算上は60KVなので、先に他の
ところが被害を受けそうな気がします。）

　特に気を使った点と言えば、コントローラ部は最後まで生き残ってほしいので、
　　・制御PCとは別とした。（さらに、万が一壊れても簡単に交換できるように安いマイクロPCを使用した。）
　　・ここだけは無線LANとし、電気的に切り離した。
　　・電源は耐雷用のACアダプタ（１５KV）とした。
　　･筐体をはじめとする部品はなるべく金属は使わない。樹脂材料はできるだけ自己消化性の材料を使い、落雷時に備える。
　あとは、RS-BA1は電源のON/OFFができないので、電源ON/OFFを追加。（これだけでも４KVの耐雷性能を持ちます。）
　

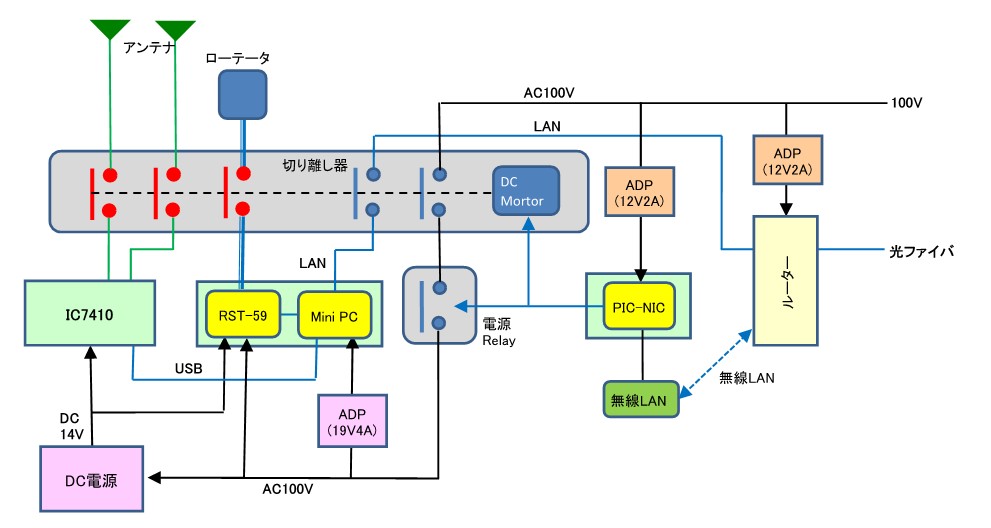

ブロックダイアグラム
　
３．実際の避雷器の写真です。
　　なかなか良いアングルがなくて、雰囲気ぐらいしか撮れませんが、２段構造となっていて、
　上段はコントロール部、下段が可動部となっています。（写真１、４）
　　入出力は基本的に片方がアンテナ側、もう一方が室内側となっています。（写真３）

　　これをDCモーターとギアで機械的に接続したり、切り離したりしています。（写真２）
　　アンテナはNコネ、ロータ、電源はAMPとJSTのコネクタを改造して使っています。

　　試作機のためにクリア塩ビ板を多用しておりますが、次号機からはベーク板主体にしよう
　と思っています。

　　可動部に使ったレールはいろいろと試しました。小さいレールでは何回か使っているうち
　に芯がずれて入らなくなります。
　　勘合状態は２箇所のセンサと、２箇所の圧力センサで判断しています。モーターにある程
　度のテンションがかかると破壊防止のために動作がとまります。
　　接点のアーク防止のため、コネクタが外れかかると電源リレーを強制遮断します。

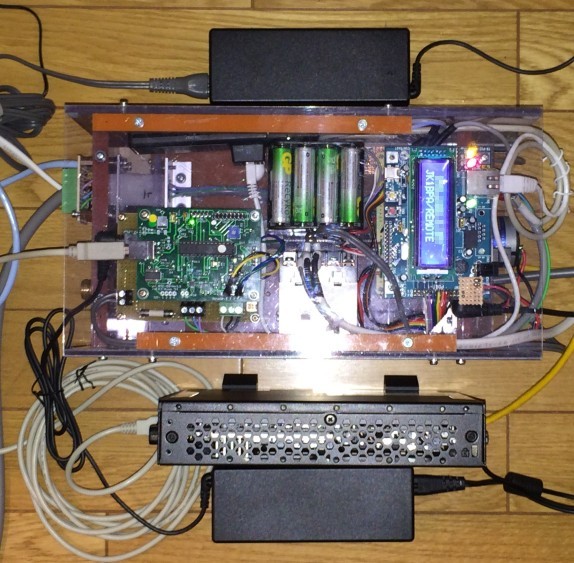

写真１上面から（下はサーバとして使っている
PC、上下黒い2つの箱は耐雷ACアダプター）

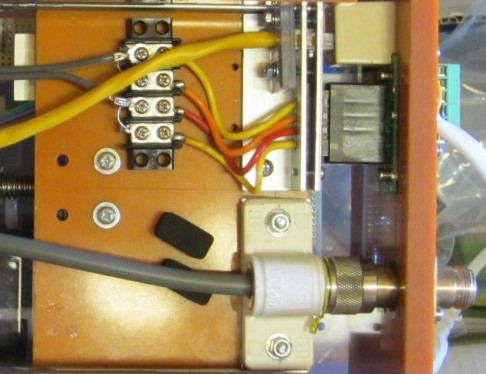

写真２　接続部

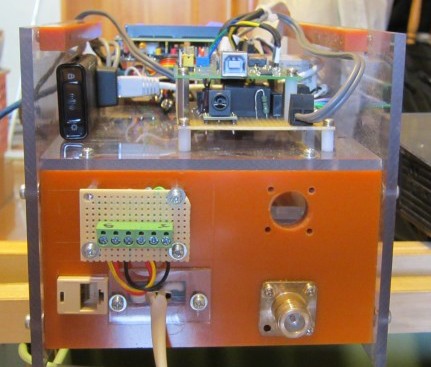

写真３　アンテナ側（リグ側は全てケーブル）

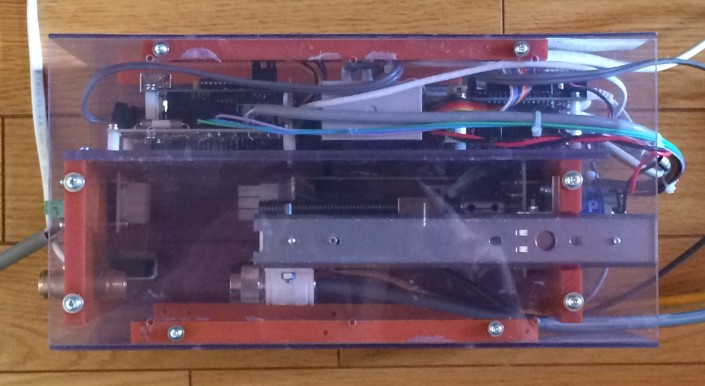

写真４　側　面
上側がコントロール部、
下段が可動部で可動用のレールが見えます　
４．その後
　　Ver１．２．３と形を大きく変えて、現在はVer３．５でそろそろ完成形かなと思っています。
　　本バージョンはモータが焼けると言う問題がありましたが、過放電対策を行った後は特に大きな問題も無く過ぎています。

　　勘合箇所が複数あるので、タイミングが問題かなと思いましたが、結果的に本バージョンでは安定して動いているようです。（PC関係の方が
　大変だった！）

　
５．販売
　　本避雷装置を販売します。
　　今のところ手作りなので、価格は応相談です。興味のある方はTopページからメールでご連絡ください。
　
